VERTICAL CENTER NEXUS II

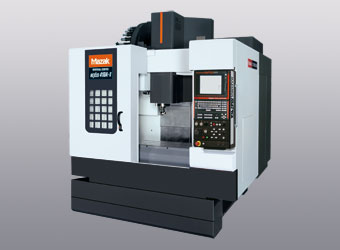

VERTICAL CENTER NEXUS 410A-II, 410A-II HS
| Обрабатывающий центр вертикальной компоновки NEXUS |
410A-II |
410A-II HS |
| Размеры стола |
900x410 мм |
900x410 мм |
| Подача по оси X/Y/Z |
560/410/510 мм |
560/410/510 мм |
| Быстрая подача |
36 000 мм/мин |
50 000 мм/мин |
| Шпиндель (при 5-мин. цикле) |
12 000 об/мин /18,5 кВт (25 л. с.) |
15 000 об/мин / 30 кВт (40 л. с.) |
| Тип хвостовика инструмента |
MAS ВТ40, САТ-40 |
MAS BT40, САТ-40 |
| Вместимость магазина |
30 |
30 |
| Требуемая площадь |
2093,5x2600 мм |
2093,5 x2808 мм |
* - Опция

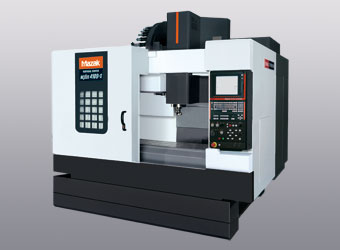

VERTICAL CENTER NEXUS 410B-II, 410B-II HS
| Обрабатывающий центр вертикальной компоновки NEXUS |
410B-II |
410B-II HS |
| Размеры стола |
1100x410мм |
1100x410 мм |
| Подача по оси X/Y/Z |
762/410/510 мм |
762/410/510 мм |
| Быстрая подача |
36 000 мм/мин |
50 000 мм/мин |
| Шпиндель (при 15-мин. цикле) |
12 000 об/мин /18,5 кВт (25 л. с.) |
15 000 об/мин / 30 кВт (40 л. с.) |
| Тип хвостовика инструмента |
MAS ВТ40, САТ-40 |
MAS BT40, САТ-40 |
| Вместимость магазина |
30 |
30 |
| Требуемая площадь |
2573,5х2600 мм |
2573,5x2808 мм |

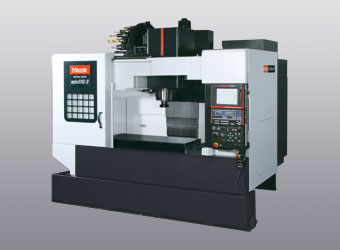

VERTICAL CENTER NEXUS 510C-II, 510C-II HS, 510C-II 5X
| Обрабатывающий центр вертикальной компоновки NEXUS |
510C-II |
510C-II HS |
510C-II 5X |
| Размеры стола |
1300x550 мм |
1300x550 мм |
205 мм |
| Подача по оси X,Y,Z/A/C |
1050/510/510 мм |
1050/510/510 мм |
1050/510/510 мм/±120°/360° |
| Быстрая подача (X,Y,Z/A/C) |
36 000 мм/мин |
50 000 мм/мин |
36000 мм/мин / 40 об/мин /50 об/мин |
| Шпиндель (при 5-мин. цикле) |
12 000 об/мин /18,5 кВт (25 л. с.) |
15 000 об/мин / 30 кВт (40 л. с.)(при 15-мин. цикле) |
12000 об/мин / 18,4 кВт (25 л.с.) |
| Тип хвостовика инструмента |
MAS ВТ40, САТ-40 |
MAS BT40, САТ-40 |
MAS BT40, САТ-40 |
| Вместимость магазина |
30 |
30 |
30 |
| Требуемая площадь |
2973,5x2835 мм |
2973,5x3043 мм |
2930 x2875 мм |

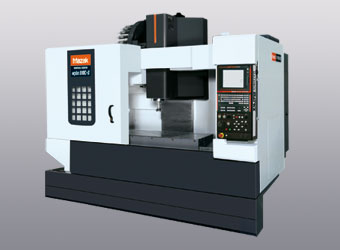

VERTICAL CENTER NEXUS 515C-II
| Обрабатывающий центр вертикальной компоновки NEXUS |
515C-II |
| Размеры стола |
1300 x550 мм |
| Подача по оси X/Y/Z |
1050/510/560 мм |
| Быстрая подача |
42000 мм/мин |
| Шпиндель (при 30-мин. цикле) |
8000 об/мин. 30 кВт (40 л. с.) |
| Тип хвостовика инструмента |
MAS BT50, САТ-50 |
| Вместимость магазина |
24, *48, *60 |
| Требуемая площадь |
2924x2835 мм |
* - Опция
VERTICAL CENTER NEXUS 700D-II
| Обрабатывающий центр вертикальной компоновки NEXUS |
700D-II |
| Размеры стола |
1740 x700 мм |
| Подача по оси X/Y/Z |
1530/700/650 мм |
| Быстрая подача |
30000 мм/мин |
| Шпиндель (при 30-мин. цикле) |
8000 об/мин. 30 кВт (40 л. с.) |
| Тип хвостовика инструмента |
MAS BT50, САТ-50 |
| Вместимость магазина |
24, *48, *60 |
| Требуемая площадь |
4100x3485 мм |
