INTEGREX E-H II

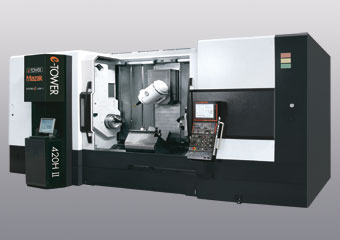

INTGREX E-420
| INTEGREX |
e-420H II |
e-420H-S II |
e-42ОH-ST II |
| Максимальный обрабатываемый диаметр |
670 мм |
670 мм |
670 мм |
| Максимальная обрабатываемая длина (1) |
1530, 3060 мм |
1354, 3060 мм |
2070 мм |
| Перемещение по осям (X/Y) |
845/420 мм |
845/420 мм |
Верхняя головка: 845 / 420 мм Нижняя головка: 232 / 60 мм |
| (Z) |
1583,3113 мм |
1388,3113 мм |
Верхняя головка: 2088 мм Нижняя головка: 1893 мм |
| (B/C) |
240°/360° |
240°/360° |
240°/360° |
| Быстрая подача по осям (X1/Y1/Z1) |
50 000 мм/мин |
50 000 мм/мин |
50 000 мм/мин |
| по осям (X/Y2/Z2) |
-/-/- |
-/-/- |
32000 / 20000 / 32000 мм/мин |
| Токарный шпиндель (при 30-мин. цикле) |
4000 об/мин, 30 кВт (40 л. с.) |
4000 об/мин, 30 кВт (40 л. с.) |
4000 об/мин, 30 кВт (40 л. с.) |
| Фрезерный шпиндель (при 15-мин. цикле) |
12000 об/мин. 22 кВт (30 л. с.) |
12000 Об/мин, 22 кВт (30 л. с.) |
12000 Об/мин, 22 кВт (30 л. с.) |
| Револьверная головка для вращающегося инструмента |
- |
- |
6000 об/мин. 5.5 кВт (7.5 л. с.) |
| Тип хвостовика инструмента |
MAS BT-40, CAT-40 |
MAS BT-40, CAT-40 |
MAS BT-40, CAT-40 |
| Вместимость магазина |
40, *80, *120 |
40, *80, *120 |
40, *80, *120 |
| Требуемая площадь |
5070,6750x3395 мм |
5070, 7250x3395 мм |
6360 x 3480 мм |

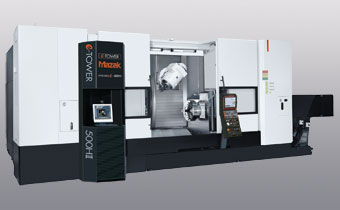

INTGREX E-500
| INTEGREX |
e-500H II |
e-500H-S II |
| Максимальный обрабатываемый диаметр |
820 мм |
820 мм |
| Максимальная обрабатываемая длина (1) |
1524,3048 мм |
1524, 3048 мм |
| Перемещение по осям (X/Y) |
870 / 500 мм |
870 / 500 мм |
| (Z) |
1598.3122 мм |
1598,3122 мм |
| (B/C) |
240° /360° |
240° /360° |
| Быстрая подача по осям (X/Y/Z) |
40 000 мм/мин |
40 000 мм/мин |
| Токарный шпиндель (при 30-мин. цикле) |
3300 об/мин. 30 кВт (40 л. с.) |
3300 об/мин. 30 кВт (40 л. с.) |
| Фрезерный шпиндель (при 15-мин. цикле) |
10000 Об/мин. 37 кВт (50 л. с.) |
10 000 об/мин. 37 кВт (50 л. c.) |
| Тип хвостовика инструмента |
MAS BT-40, CAT-40 |
MAS BT-50, CAT-50 |
| Вместимость магазина |
40, *80, *120 |
40, *80, *120 |
| Требуемая площадь |
6420,7920 x 3675 мм |
7020, 8520 x 3675 мм |

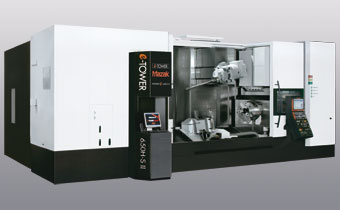

INTGREX E-650
| INTEGREX |
e-650H II |
e-650H-S II |
| Максимальный обрабатываемый диаметр |
920 мм |
920 мм |
| Максимальная обрабатываемая длина (1) |
2032, 3048, 4064 мм |
2037, 3058, 4069 мм |
| Перемещение по осям (X/Y) |
1025 / 650 мм |
1025 / 650 мм |
| (Z) |
2359, 3375, 4391 мм |
2359, 3375, 4391 мм |
| (B/C) |
240°/360° |
240°/360° |
| Быстрая подача по осям (X/Y/Z) |
40 000 мм/мин |
40 000 мм/мин |
| Токарный шпиндель (при 30-мин. цикле) |
1600 об/мин. 45 кВт (60 л. с.) |
1600 об/мин, 45 кВт (60 л. с.) |
| Фрезерный шпиндель (при 15-мин. цикле) |
10 000 об/мин. 37 кВт (50 л. с.) |
10 000 об/мин, 37 кВт (50 л. с.) |
| Тип хвостовика инструмента |
МАS ВТ-50. САТ-50 |
МАS ВТ-50, САТ-50 |
| Вместимость магазина |
40, *80, *120 |
40, *80, *120 |
| Требуемая площадь |
7350, 8350, 9350 x 3938 мм |
7945, 8945, 10331 x 5039 мм |
